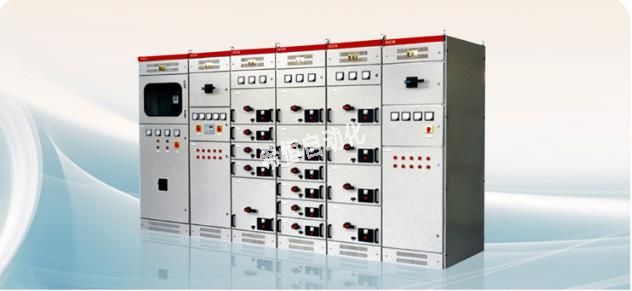

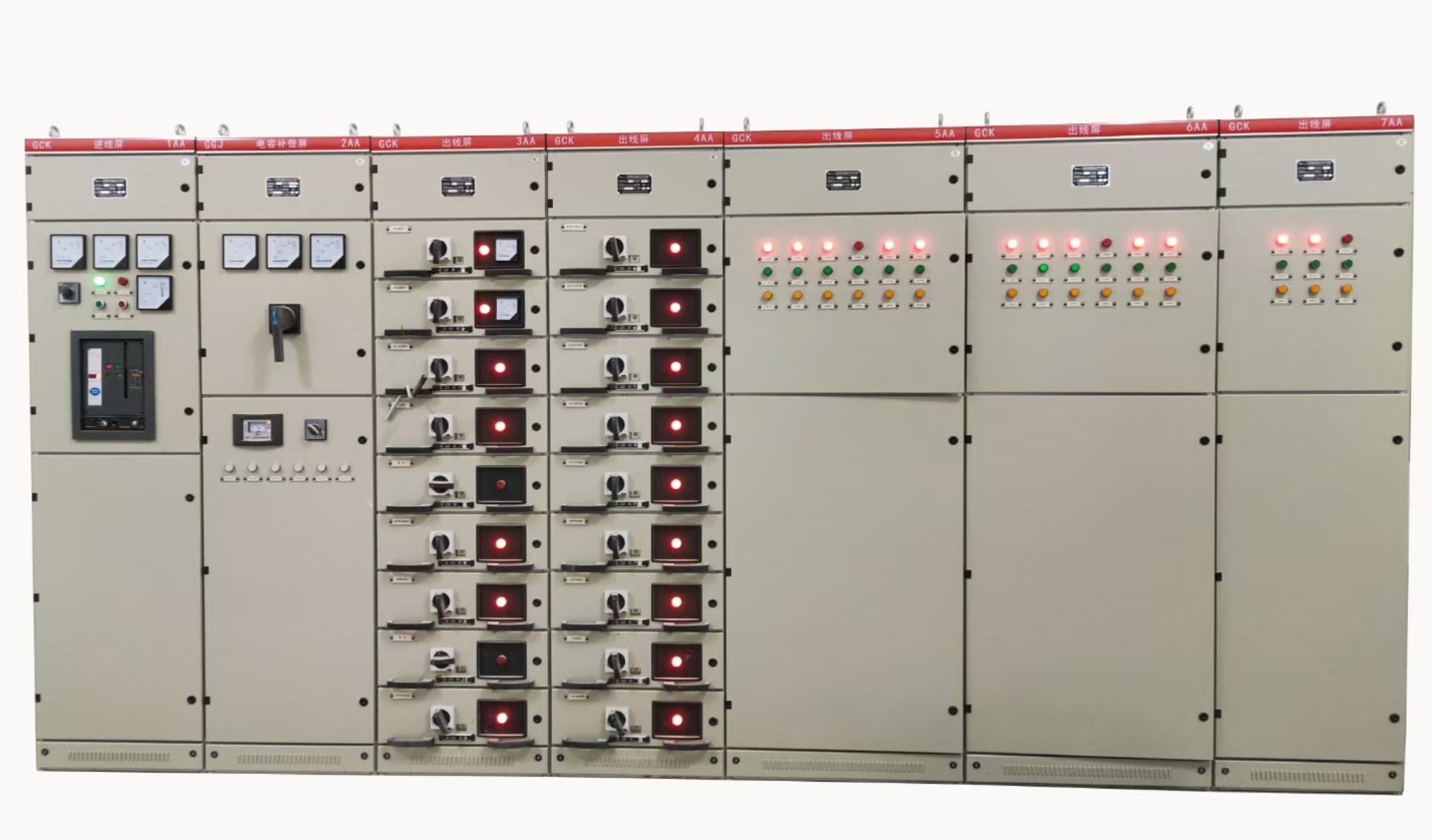

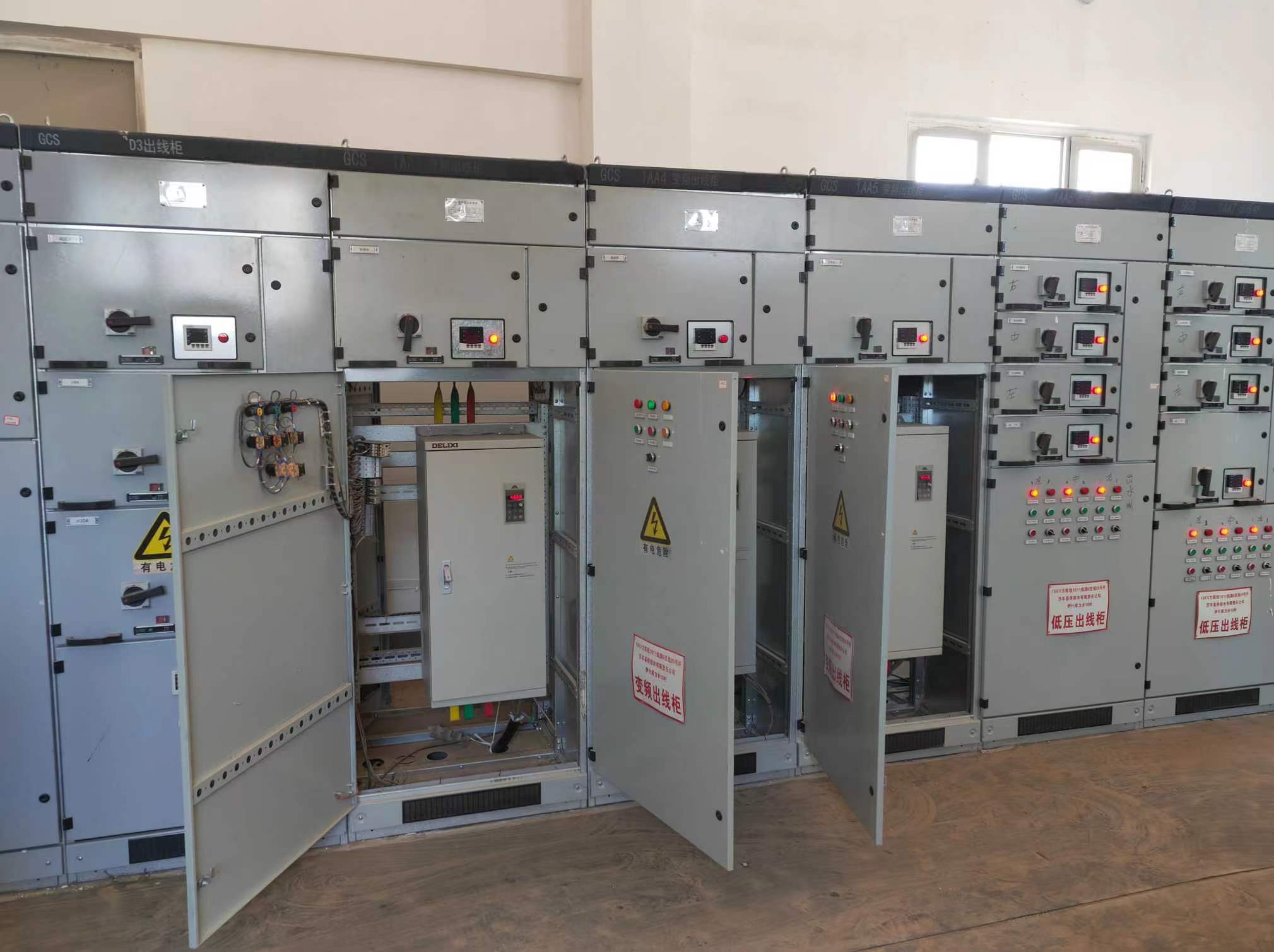

GCS,GCK低压抽屉开关柜

一、GCS、GCK型低压抽屉式开关柜产品概述：

GCS、GCK型低压抽出式开关柜(以下简称开关相)适用于三相交流50、(60)H，额定电乐380(400)V、660(690)V，额定电流5000A及以下的三相四线制及三相五线制电力系统，广泛应用于发电厂、变电站、工矿企业、高层建筑、机场、车站码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电德消耗的动力配电中的PC和电动机控制中心HCC。本产品已通过国家质最认证中心CCC认证。

二、GCS、GCK型低压抽屉式开关柜产优势及特点：

具有可靠的绝缘保护，确保人身及设备安全；结构强度高，稳定性好，对环境具广泛的适应性；零部件通用性强，组装灵活。

三、GCS、GCK型低压抽屉式开关柜使用环境：

• 1.周围空气温度不高于+40C，不低于-5C，并且24小时内其平均温度不高于+35C;
• 2.周围空气相对湿度为+40C时不超过50C，在较低温度时允许有最大的相对温度如1+20C时为90C，但应考电到由于温度变化有可能会产生适度的凝露;
• 3.户内使用，使用地点的海拔高度不得超过2000m;
• 4.应安装在无剧烈震动和冲击，以及不足以使电器元件受到腐蚀的场所

四、GCS、GCK型低压抽屉式开关柜主电路方案：

本开关柜主电路方案共34组，47个规格，但不包括由于辅助电路控制与保护的变化而派生方案和规格。

五、GCS、GCK型低压抽屉式开关柜结构特点：

装置主婴选用技术性能指标先进,采用引进技术国内已能批量生产的电器元件。

• 1.开关柜的基本骨架为组合装配式结构，柜架的整个结构采用白攻螺钉繁固连接而成，加上门、隔板、封板、支架以及母线、抽展及电器组件等组成一台完整的开关柜。由于原来的CCK1的骨架采用了GF28型材，这种型材的钢板较薄，另外该型材在镀锌时，在其中内部一部分有死角，使得柜体的使用寿命大大缩短，同时又考虑到其整体结构的标准化等因素，我公司大胆加以改进，采用了C型特种型材，以25mm为模数，2mn厚的倒板弯制而成，再加上在装配时全部采用钢性较强的自攻媒钉进行轻固，使得组合更灵活方便，使用寿命更持久。
• 2.开关柜采用模数化设计，将柜体分成三个区。顶部为绿线区，前部为电器区，后部为电缆出线区，电器区和电揽区均由钢板隔开，以保证线路正常运行，有效防止故障扩大，当电器元件抽出柜外后，柜内带电体均不外露，对用户来进，使用更安全可靠。对于馈电柜，柜宽为600mm，最多可装9个虚18个做电国路。(18个馈电回路只适用于63A以下容量的负我单元)
• 3.按开关柜使用特征可分为受电柜、PC柜(动力中心)、MCC柜(电动机控制中心)、电容补偿柜。
• 4.各相同功能单元的抽展均能互换，一日发生故障，单元抽出，将备用抽展插入，即可送电，这样大大缩短了由于故障而停电的时间，提高了设备的可靠性
• 5.开关柜可设计成固定柜与抽展柜混合型，也可均为抽展型既保留了固定柜的简洁、实用、价康，又具有抽展的体积少、功能强，易于更换等优点。
• 6.为确保操作程序和维修人员的人身安企，开关柜内设置了机械联领机构，抽展单元与门、主开关设置了机被联锁机构，使其使用更可靠。
• 7.开关柜的抽展高度分为四种标准尺寸，即:1单元/2、1单元、2单元、3单元，其结构轻巧，组装方便，布局合理，并且具有工作、试验、隔离三位置。
• 8.开关柜的N、PE线在开关柜的后下方，PE线与柜架联结，不仅使出线电缆连接更方便，而且接地更可靠。
• 9.在不降低防护等级的情况下，开关柜的顶部与上下通风门均设有通风系统。

五、GCS型低压抽屉式开关柜结构特点：

• 1.装置的主构架采用8F型锅,构架采用拼装和部份焊接两种结构形式。主构架上均有安装模数孔E=-20mm.
• 2.装置各功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能作用相对独立。
• 3.装置采用将水平主母线置于柜顶或柜后的最新设计方案使电缆家上下均有出线通道,解决了老产品无法上出线的車區。
• 4.柜体的尺寸如下表

六、GCS、GCK型低压抽屉式开关柜结构电路元件选择：

• 1.主开关630A及以上的电源进线及馈线开关，主选CW1(2)系列或HSW1、CM1(2)、RMT1系列，同时根据用户的需要，也可选用进口的MT系列、E系列或NZW系列等。
• 2.630以下的馈线和电动机控制用开关，主要达用CM1系列及HSM1系列，同时根据用户的需要，也可选用进口的NS系列、T系列等塑壳断路器。
• 3.交流接触器主要选用B或A系列、LC系列、3TB系列的接触器，以及与之配套的热能断路器，联锁机构。4.电路互流器选用ALH系列、BH系列、SDII 系列、LMZ1系列。5.培斯器选用商分断能力的NTO0系列

七、GCS、GCK型低压抽屉式开关柜外形尺寸与安装：
