一、真空工业炉多台设备远程集中监控系统概述
本控制系统以用户现有真空工业炉(石墨化炉,炭化炉,真空烧结炉),通过无线网络实现PC电脑与移动手机、 HMI人机触摸屏设备无线远程同步操作 、实时监控,也可以单个操作互不干扰。
本控制系统主要应用于电力、石化、冶金、机械、轨道交通、轻工、纺织、制造、医药、汽车制造行等业的工厂集中监控,实现生产过程实时监控及反馈。
本控制系统为无线远程集中监控系统可实现对现场工业炉或生产设备的集中监测及监控,提高生产效率,降低事故率,减少故障处理时间、减少现场操作人员、提高经济效益。
本控制系统主要画面内容有:监控主画面、实时,历史报警画面、实时,历史曲线画面、数据导出画面、参数设置画面、工艺参数画面、输入输出画面。 -

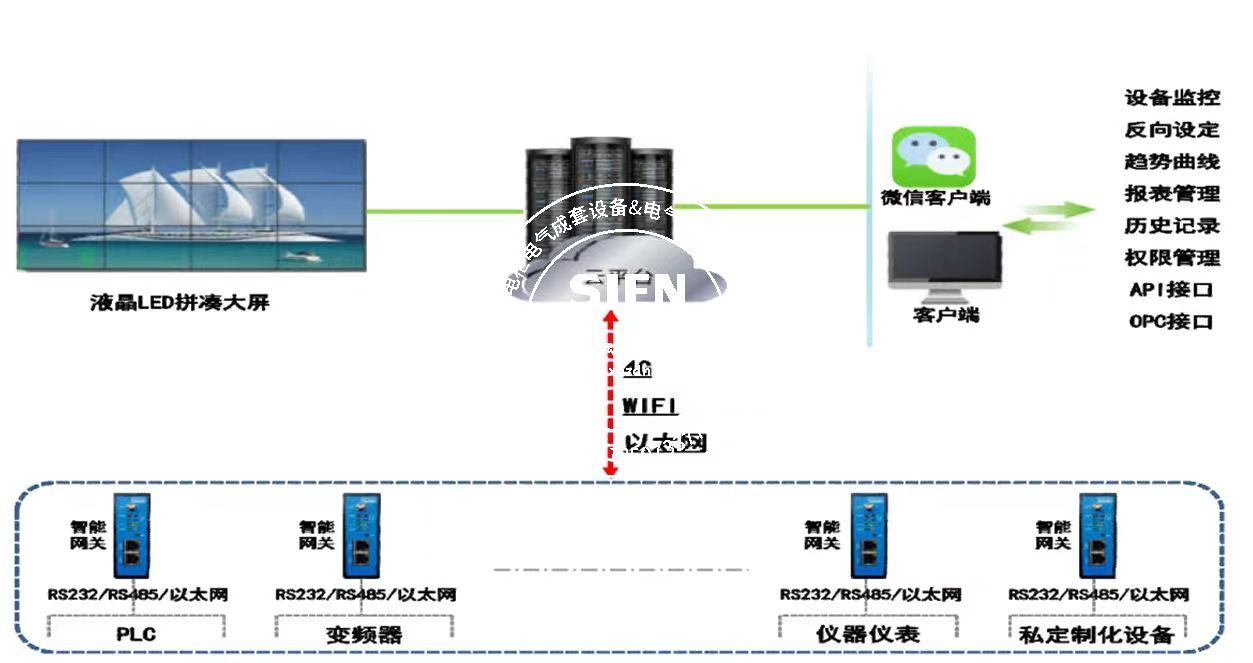

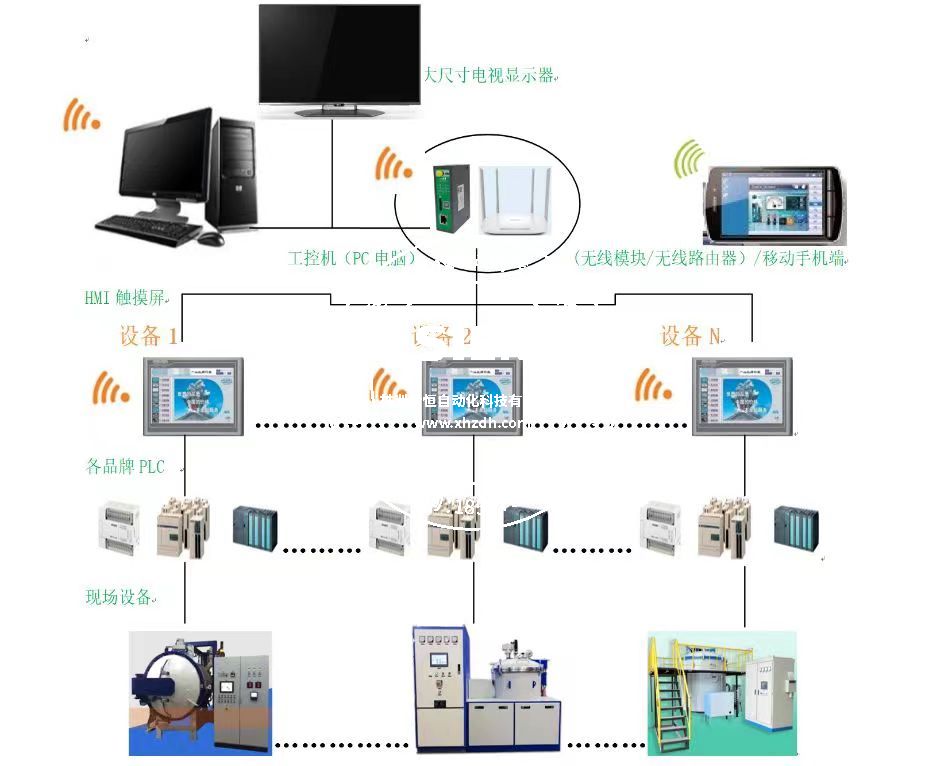

二、真空工业炉多台设备远程集中监控网络拓扑图
-
三、真空工业炉多台设备远程集中监控硬件配置
本控制系统采用西门子PLCsmart200、工控机、HMI触摸屏、TPLINK路由器等通过无线以太网的通讯方式实现其各项操作功能与自动运行一体化功能,实现了客户方便快捷的无线远程监视与操作控制要求,提高生产效率、减少了现场操作人员为,强大的硬件配置为系统的稳定性和抗干扰性提供了有力的保障。
- 1.HMI触摸屏
- 2.西门子PLC
- 3.TPLINK路由器
- 4.研华/研祥工程机
- 5.大尺寸液晶电视显示器
- 1.HMI触摸屏
-
四、真空工业炉多台设备远程集中监控应用现场
- 4.1 真空多台工业炉远程集中监控应用现场
- 4.2 远程监控调式现场
- 4.1 真空多台工业炉远程集中监控应用现场
-
五、真空工业炉多台设备远程集中监控系统特点
- (1)本控制系统温度控制精度高,可实现客户多种温度曲线工艺控制,并存档各种温度曲线工艺供客户直接选择。
- (2)触摸屏手机 PC 端可以同步显示画面一样,也可以设置不一样;
同步显示简介:当触摸屏选择曲线画面时 手机 PC 触摸屏同时显示曲线画面,任意一端选择的画面都会同步显示。 - (3)触摸屏有网络端口和无线网络端口,可以选择接有线网络也可以外接无线接收器。
- (4)本控制系统稳定性和兼容性强,可实现多个品牌PLC兼容,千兆双频速率的TP-LINK路由器为用户提供视频高清和更加稳定的网络系统。
- (5)本控制系统是根据客户现场功能要求定制设计,可能满足各种客户的定制需求。
- (6)本控制系统可选择配置500万像素的高清摄像监视设备现场
-

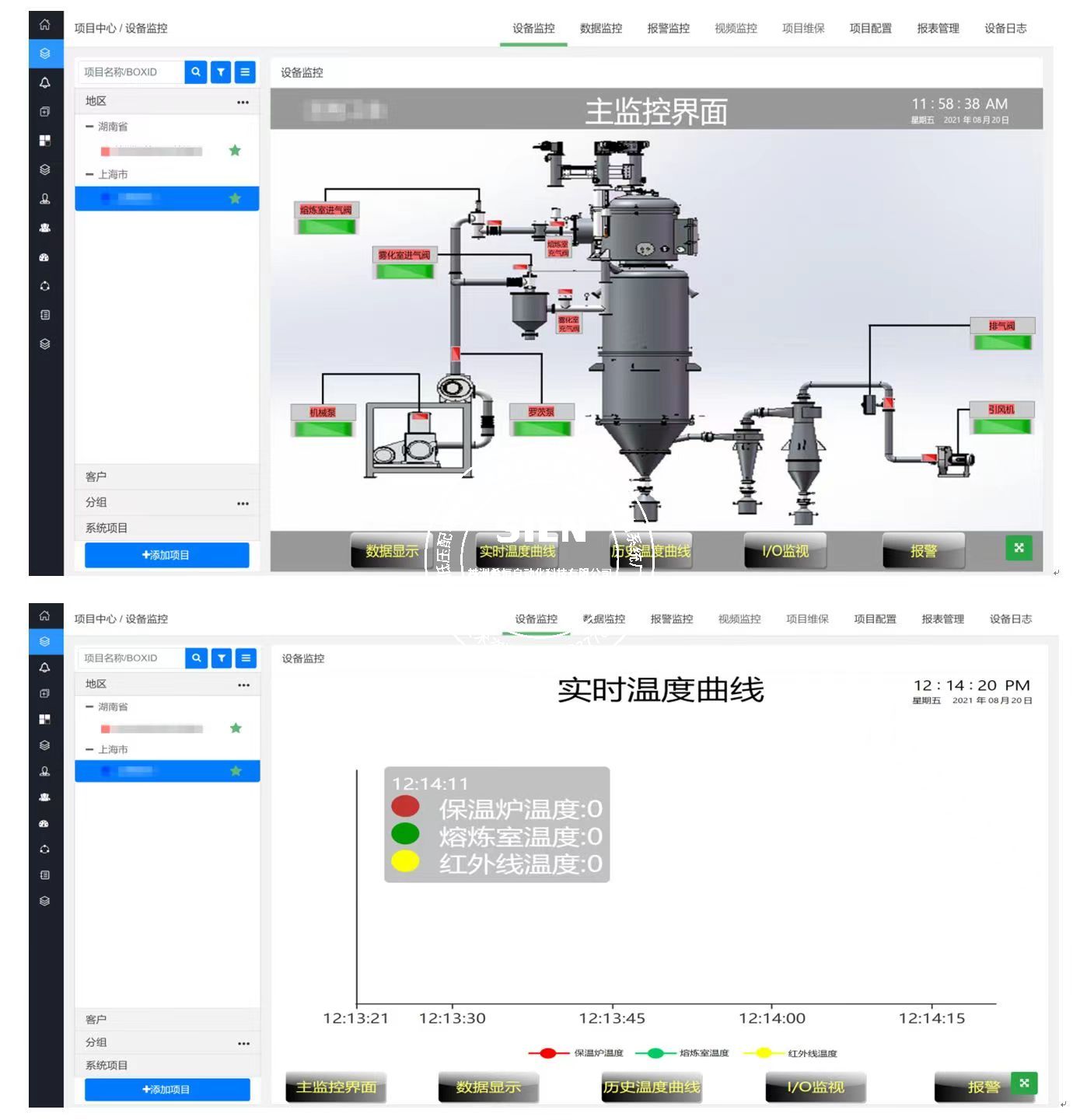

六、工业炉无线远程控制系统界面介绍
