智慧农业育苗远程控制

时间:2024-02-29 10:56:03

智慧农业育苗远程控制

一、开发背景

目前大棚生产作业时面临如下问题:
  • 育苗过程中所有设备运行数据(温度、湿度)无法集中监控;
  • 育苗过程中所有设备运行状态无法集中监控;
  • 耽误育苗浇水时间,影响育苗效率;
  • 设备故障处理不及时;
解决方案:采用无线远程控制系统
  •  采用PLC+HMI+无线远程模块控制实时监控现设备数据信息;
  •    采用无线远程物联网模块,实时上报设备数据信息给监控中心;
  •    采用电脑监控软件+手机APP软件可双向监控设备运行中的数据、状态信息并以短信发/微信的形式发送给企业生产人员或企业领导。


二、客户要求

以现有农业育苗设备为例,实现设备数据、状态实时监控、安全高效生产。


三、控制系统概述

本控制系统以用户现有育苗设备,通过PLC+HMI+无线远程模块控制实时监控现场设备数据信息,采用无线远程物联网模块,实时上报生产中设备的数据给生产监控中心,以电脑监控软件+手机APP软件实现双向监控设备运行中的数据、状态信息并以短信发/微信的形式发送给企业生产人员或企业领导。
    本控制系统为无线远程集中监控系统可实现对现场设备的集中监测及监控,提高生产效率,降低事故率,减少故障处理时间、减少现场操作人员、提高经济效益。
本控制系统主要画面内容有:监控主画面、实时,历史报警画面、实时,历史曲线画面、数据导出画面、参数设置画面、工艺参数画面、输入输出画面。

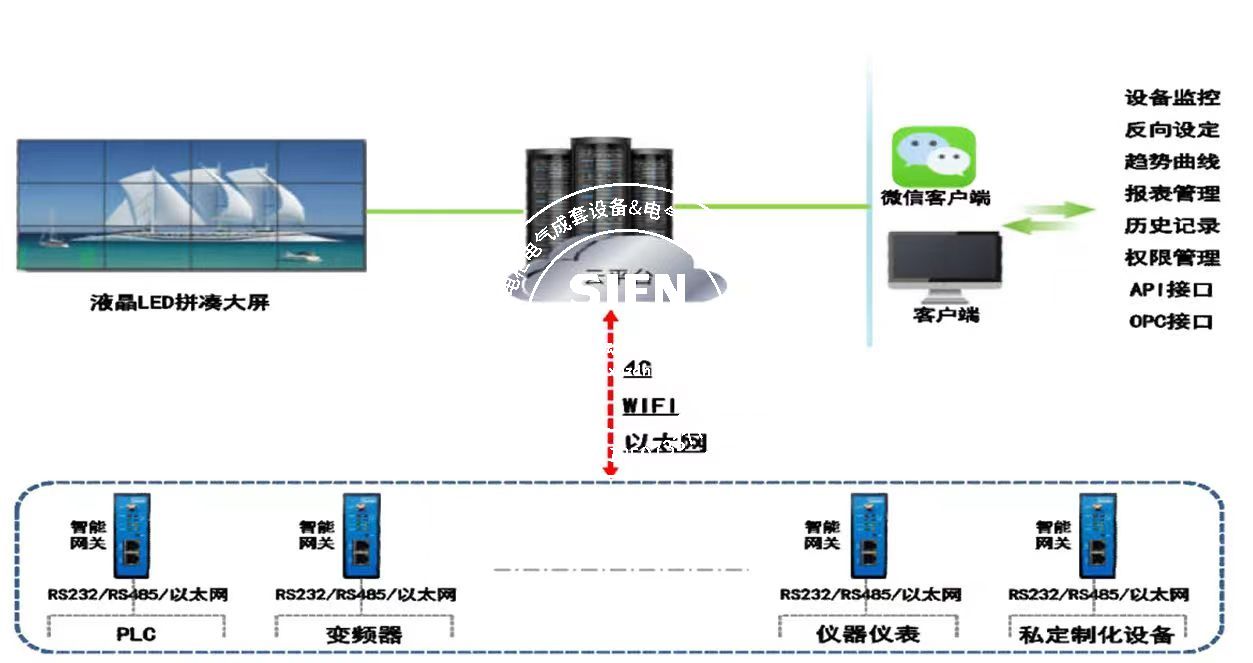

四、工业云平台构架

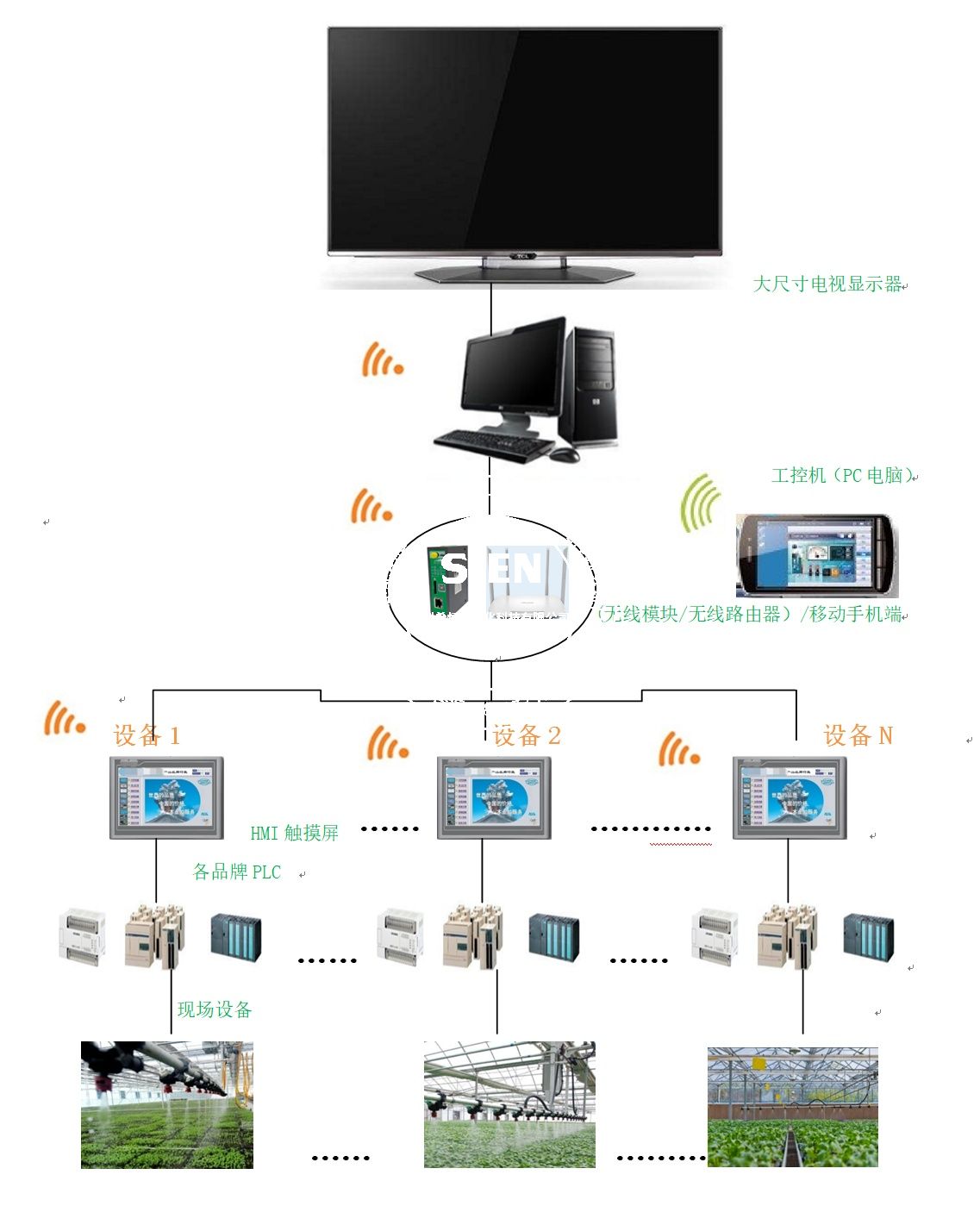

五、控制系统网络拓扑图




六、控制系统硬件配置

本控制系统采用西门子PLCsmart200、工控机、HMI触摸屏、无线物联网模块、TPLINK路由器等通过无线以太网的通讯方式实现设备数据、状态实时监控一体化,提高生产效率、。
1:HMI                          2:西门子PLC                   3:无线物联模块



4:研华/研祥工控机                 5:大尺寸液晶电视显示器

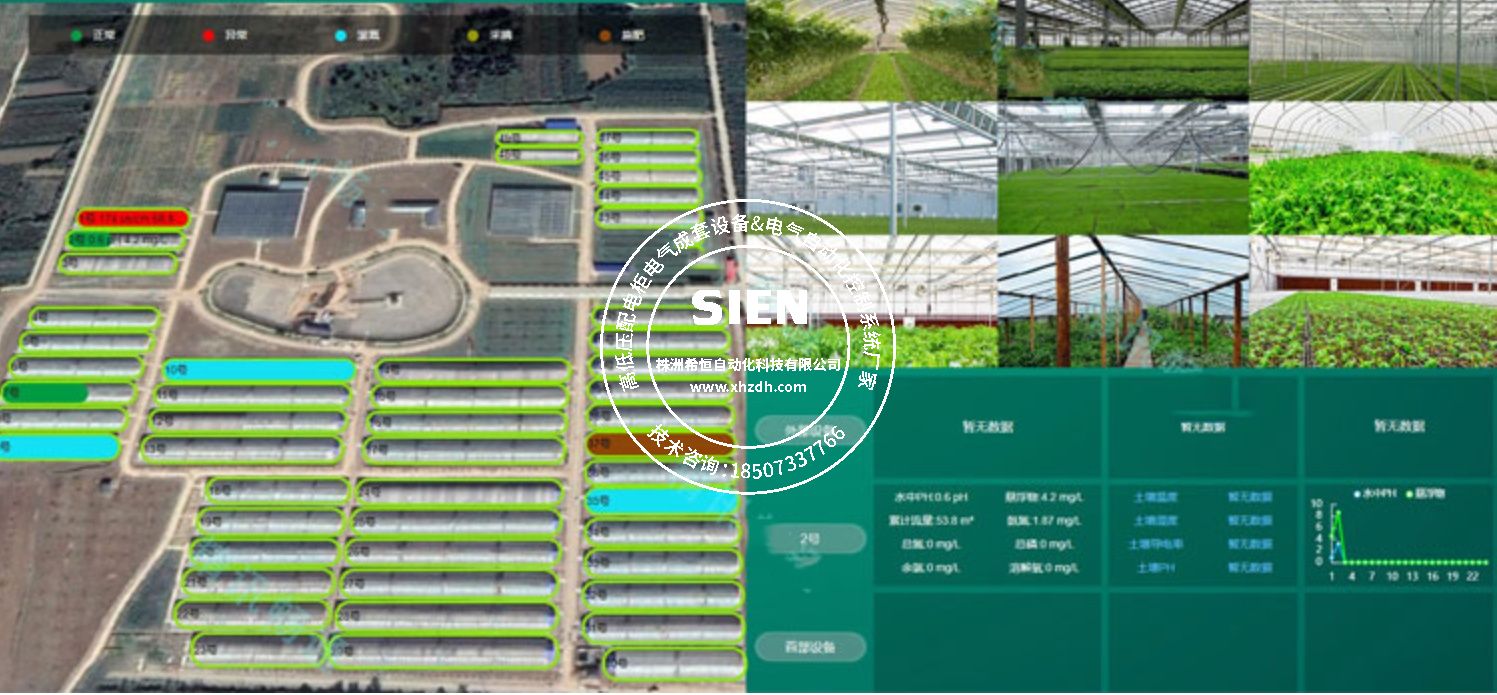

七、电脑云组态界面展示


八、手机移动端界面展示
