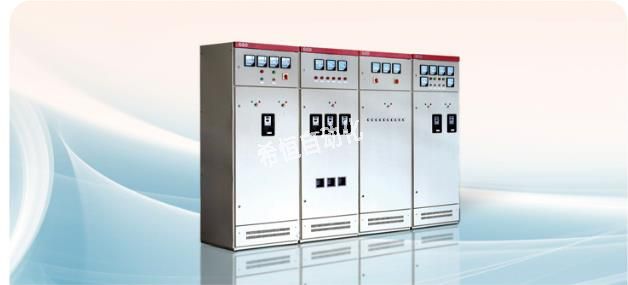

GGD型低压配电柜

  • 一、GGD型低压电源配电柜产品概述

    GGD型低压成套开关设备是根据广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜,内部元件固定安装,可依据用户及现场需要前后布置,检修维护方便,现被广泛应用。

  • 二、GGD型低压电源配电柜优势和特点

    • 1.分断能力高,动热稳定性好
    • 2.电气方案灵活、组合方便
    • 3.系列性、实用性强
    • 4.结构新颖、防护等级高

  • 三、GGD型低压电源配电柜技术特点

    • 1.零部件采用模块化标准设计,具有工模的安装孔,通用系数;
    • 2.柜体面板采用喷塑工艺,附着力强,质感好,整柜呈亚光色调,避免了眩目效应;
    • 3.柜体的顶盖在需要时即可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环;
    • 4.整体的防护等级为IP30,用户也可以根据现场环境要求在IP20-IP40之间选择;
  • 四、GGD型低压电源配电柜使用行业有哪些

    GGD型交流低电配电柜适用于发电厂,变电所(站)、工矿企业等电力用户作为交流50Hz,额定工作电压380Y,额定工作电流至3150A的配电系统中作为动力,照明及配电设备的电能转换,分配及控制之用

  • 五、GGD型低压电源配电柜使用环境要求

    • 1.安装使用地点海拨高度不超过2000m;
    • 2.周围介质温度不高于+40℃、不低于-5℃,24h的平均温度不超过+35℃:
    • 3.室内相对湿度不超过90%(温度为25℃时)
    • 4.没有导电尘埃与足以腐蚀金属和破坏绝缘的气体的场所
    • 5.没有火灾、爆炸危险的场所
    • 6.没有激烈报动和颠簸,且垂直倾斜度不超过5 的场所
    • 7.若有特殊使用条件,请在订货时,和制造厂声明。



  • 六、GGD型低压电源配电柜的设计特点

    • 1.GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装面成,构架零件及专用配套零件由型钢定点生产厂配套供货,以保证柜体的精度和质量。通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现预生产,既缩短了生产周期,也提高了工作效率。
    • 2.GGD柜设计充分考电到柜体运行中的散热问题,在柜体上下两编均有不同数量的散热槽孔当柜内电器元件发热后,热量上升。通过上端的槽孔持出,面冷风不断地由下瑞的情的槽孔补充进柜使部封的柜体自下面上形成一个自然通风道,达到散热目的。
    • 3.柜门用转轴式活动较链与构架相连,安装,拆卸方便,门的折边处均嵌有一根山型橡塑条,关门时与构架之间的嵌条有一定的压缩行程,能防止门与柜体直接碰撞,也提高了门的防护等级。
    • 4.装有电器元件的仪表门用多股软铜线与构架相连,整柜构成完整的接地保护电路。
    • 5.柜体面漆选用聚脂枯形烘漆,附着力强,质感好。整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。
    • 6.柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
    • 7.GGD外売防护等级IP30,也可根据用户雷要及环境要求IP20~40之间选择。

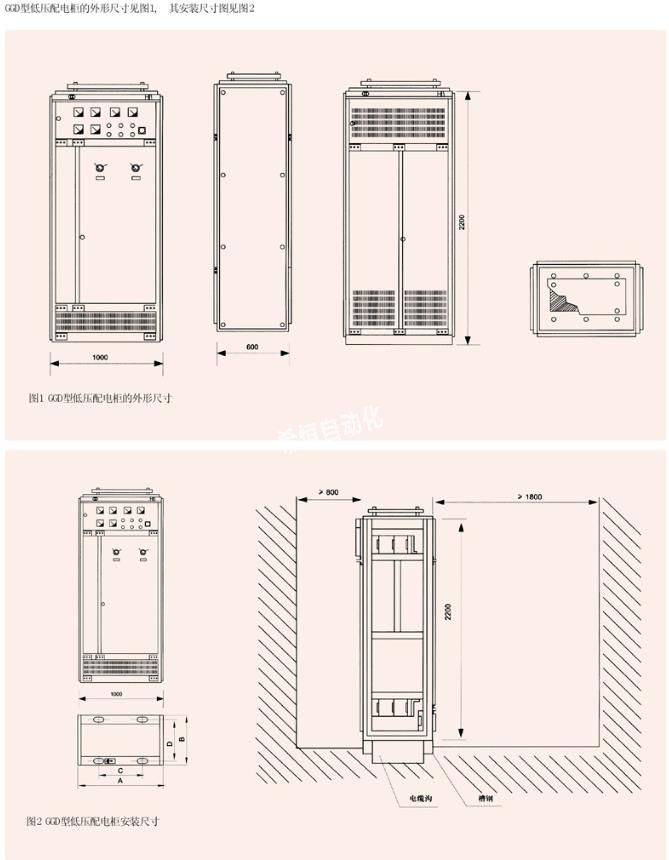

  • 七、GGD型低压电源配电柜的外形尺寸及安装尺寸
