一、MNS低压抽屉式开关柜产品概述
MNS型低乐抽出式开关柜(以下称开关相)是我公司参考了士ABB公司的MNS系列低乐开关柜并加以综合改进后开发的,是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成,并且抽展具有可靠的机械联锁装置,使用户在使用时更安全、 更可靠。本开关柜适用于交流50(60)HZ、额定绝缘电乐和工作电乐为380(400)V、660(690)V,额定电流5000A及以下三相(四)五线制电力供电系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广插电视等通信中心,来作为发电,输配电、电能转换及电能消耗设备的控制,并通过电容补偿柜对其主线进行无功补偿。
二、MNS低压抽屉式开关柜优势和特点
- 1.周围空气温度不高于+40C,不低于-5C,并且24h内其平均温度不高于+35C;
- 2.周围空气相对湿度在最高温度为+40C 时不超过50%,在较低温度时有较大的相对湿度,变化有可能会偶然产生适度的凝露:
- 3.户内使用,使用地点的海报高度不得超过2000m
- 4.应安装在无剧烈震动和冲击,以及不使电器元件受到腐蚀的场所
三、MNS低压抽屉式开关柜使用条件
- 1.零部件采用模块化标准设计,具有工模的安装孔,通用系数;
- 2.柜体面板采用喷塑工艺,附着力强,质感好,整柜呈亚光色调,避免了眩目效应;
- 3.柜体的顶盖在需要时即可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环;
- 4.整体的防护等级为IP30,用户也可以根据现场环境要求在IP20-IP40之间选择;
四、MNS低压抽屉式开关柜技术参数
标准及技术规范 | GBT251,1-1997 低压成套开关设备和控制设备(TTA)JB/T9661-1999 低压抽出式开关成套设备 |
过电压类别 | IV III |
污染等级 | 3 |
额定工作电压(Ue)(V) | 80(660) |
额定绝缘电版(UI)(V) | 660(1000) |
额定频率(Hz) | 50、60 |
水平母线 | 105、176 |
额定电流 | 5000A,4000A.3150A,2500A,2000A,1600A,1250A,1000A,800A,630A |
额定电流额定短时耐受电流(Icw)(kA) | 50,65,80,(Is 有效值) |
额定峰值耐受电流(Ipk)(kA) | 105,140,176,(0.1s 最大值) |
垂直母线 | |
额定最大工作电流 | <1000A |
额定短时耐受电流 | 50kA |
额定峰值耐受电流 | 105kA |
额外防护等级 | IP30,IP40 |
五、MNS低压抽屉式开关柜主电路方案
本开关柜主电路方案共23组,44个规格,但不包括由于辅助电路控制与保护的变化而派生方案和规格。
六、MNS低压抽屉式开关柜结构特点
本开关柜由于引进了瑞士ABB的先进技术,并在其原有基础上加以技术改进,使其更符合我国国情。柜体采用25mm为模数的C型材通用连接件来组成各种得以满足各种需求的柜架结构和抽展单元,在CC柜中大量采用高强度的阻燃型工程塑料组件,使其安全性能更可靠,同时加之将国外的功能板加以改型,以200n为模数加以组合,使其更有利于PC柜与NCC柜:混装柜体的设计需求,抽出单元与柜体具有可意的联锁装置,以防止在开关通电状态下带负荷拉例,提高了其安全性,另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成,也可根据用户的不同需求采用敷铝锋钢板
- 1.开关相类型
a.受电、母联柜
b.动力中心柜(PC)采用国内外的各种类型的框架式断路器如CW1(2)、HSW1(2)或、F系列断路器进行配电。
c.电动机控制中心框(MCC)由大小抽展组装而成,各回路主开关采用高分断能力的塑壳断路器或庭转式备熔断器的负荷开关。
d.无功功率补偿柜 - 2.抽屉类型
有五种尺寸都是以8E(200me)高度,进行模块化结构设计,其有效元器件安装高度为1800mm。 使柜体整体布局更合理,更美观
8E/4在8E高度空间平行组合4个抽展单元:
8E在8E高度空间组装1个抽展单元:
16E在16E(400mm)高度空间组装1个抽展单元
24E在24E(600mm)高度空间组装1个抽单元:
以上五种抽晨单元可在一个柜体中作单一组装,也可做混合组装

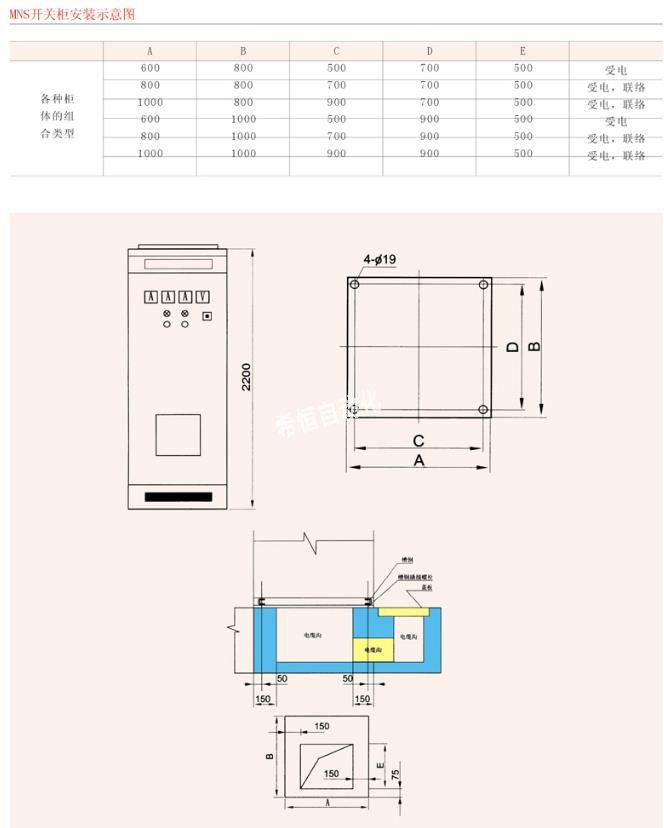

七、MNS低压抽屉式开关柜柜体尺寸
1.受电柜及联络柜
规格尺寸 | 母线转接柜 | 1台断路器 |
高(mm) | 2200 | 2200 |
宽(mm) | 400 | 600、800、1000 |
深(mm) | 800、1000 | 800、1000 |
备注 | CW1-5000及以下载流量且体积较小的同类断路器 |
1.动力中心PC柜
规格尺寸 | 2台断路器 | 2台断路器 |
高(mm) | 2200 | 2200 |
宽(mm) | 400 | 600、800、1000 |
深(mm) | 800、1000 | 800、1000 |
备注 | CW1-5000及以下载流量且体积较小的同类断路器 |
3.电动机控制中心MCC柜及电容补偿柜
规格尺寸 | MCC柜 | 电容补偿柜 |
高(mm) | 2200 | 2200 |
宽(mm) | 600,800、1000 | 600、800、1000 |
深(mm) | (800、1000),(1000,800,600) | 600、800、1000 |
八、MNS低压抽屉式开关柜的柜体分区设计

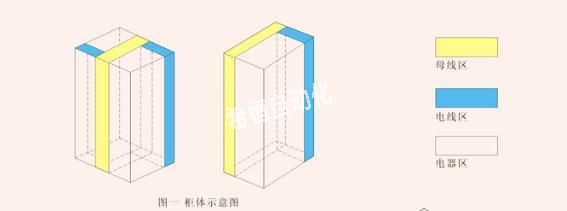

UCC柜根据需要可组成单面操作都或双面操作柜,每一报体又固定分随成三个小家。即主母线室、中器审和中维室。(见下图)
九、MNS低压抽屉式开关柜的安全保护系统
每柜设有一块阳燃型的高密度聚氨脂塑料功能板,或经过电镀的隔板安装在主母线窄与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故,使操作更安全。
上下层抽展之间都有带有通风孔的镀锌金属底板相隔离,较小的8E/4、8E/2抽展其四周均为阻型工程塑料件,对相邻回路之间具有较强的绝缘脑离作用。
柜内采用了多种塑料组件以支撑带电部份,这些组件要求是无卤素的,并具有CT1300等级的防测电性能。
十、MNS低压抽屉式开关柜的母线系统
开关柜可配置二组主母线,安装在开关柜的后部母线室。二组母线可分别安装在柜后上部或下部。根据进线需要,上下二组母线可分别采用不同或相同截面的材料。二者既可单独供电,也可并联供电,也可用作后备电源。
配电母线(垂直母线)组装在阻燃型塑料功能板中,既可防止电弧引起的放电,又能防止人体接触,通过特殊联接件与主母线联接。

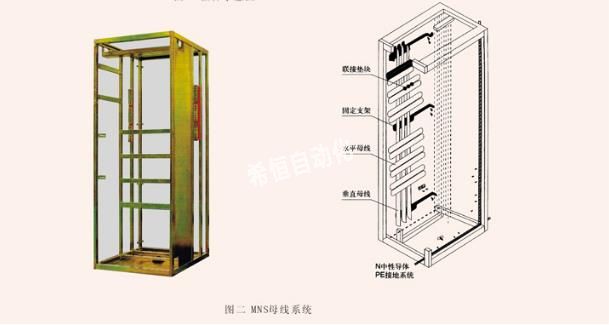

形内设有独立的PE接隐系统和N中性导体,三者员穿整个装置,安装在柜前底离及右侧,各国路接成接零据可就近联接。整个母线系统安装见下图所示。框架结构件采用自攻螺钉联接,具有较高的接地可靠性。(见图二)
十一、MNS低压抽屉式开关柜的电气和机械联锁
抽展单元有可靠的机械联锁装置,通过操作手柄控制,具有明显的准备。合闸、试验、抽出和肠离位置。为加强安全防范,操作手柄定位后可加上挂,最多可加三把镇。
